Двойной лазерный листовой металл с двойным с ЧПУ и машиной для резки трубки / трубки
Модель №: GF-1530t
Введение:
- Процесс пробирок длины:до 6м
- Процессные трубки диаметр:20 мм до 200 мм
- Форматы листового металла:1,5 × 3M, 1,5 × 4 м, 1,5 × 6M, 2 × 4M, 2 × 6M
- волоконно -лазерный источник:700 Вт ~ 3000 Вт
- ОБРАЗОВАНИЕ МАТЕРИАЛЫ:Мягкая сталь, нержавеющая сталь, алюминий, медь, латунь, оцинкованная сталь
Преимущества машины для лазерной резки волокна
Низкое энергопотребление
Потребление энергии волоконно -лазера составляет всего 20% ~ 30% от лазера CO2. Повышенная электрическая эффективность волоконного лазера значительно снижает энергопотребление волоконно -лазерной системы, экономит затраты на электроэнергию и снижает первоначальные инвестиции в электрическое оборудование.
Быстрая скорость
Эффективность волоконного лазера намного превышает лазер YAG или CO2. Лазерная резка для волокнистого тонкого металла в два раза быстрее, чем лазерная резка YAG или CO2: углеродистая сталь и нержавеющая сталь до 8 мм (0,31 ") - это металлы, которые обычно извлекают выгоду из лазерной технологии волокна.
Техническое обслуживание бесплатно
Прогнозируемые срок службы волоконного лазера превышают 100 000 часов непрерывной или импульсной работы. Волокновый лазер не требует обычного технического обслуживания. Лазерного газа не требуется. Качество лазерного луча со временем стабильно и сразу же доступно при запуске.
Легко разрезать отражающие металлы
Лазерный луч волокна способен резать отражающие металлы с гораздо меньшей энергией, поскольку лазер впитывается в металл, который разрезают. Медная, латунная, алюминиевая и оцинкованная сталь может быть легко разрезана волоконными лазерами, кроме мягкой стали и нержавеющей стали.

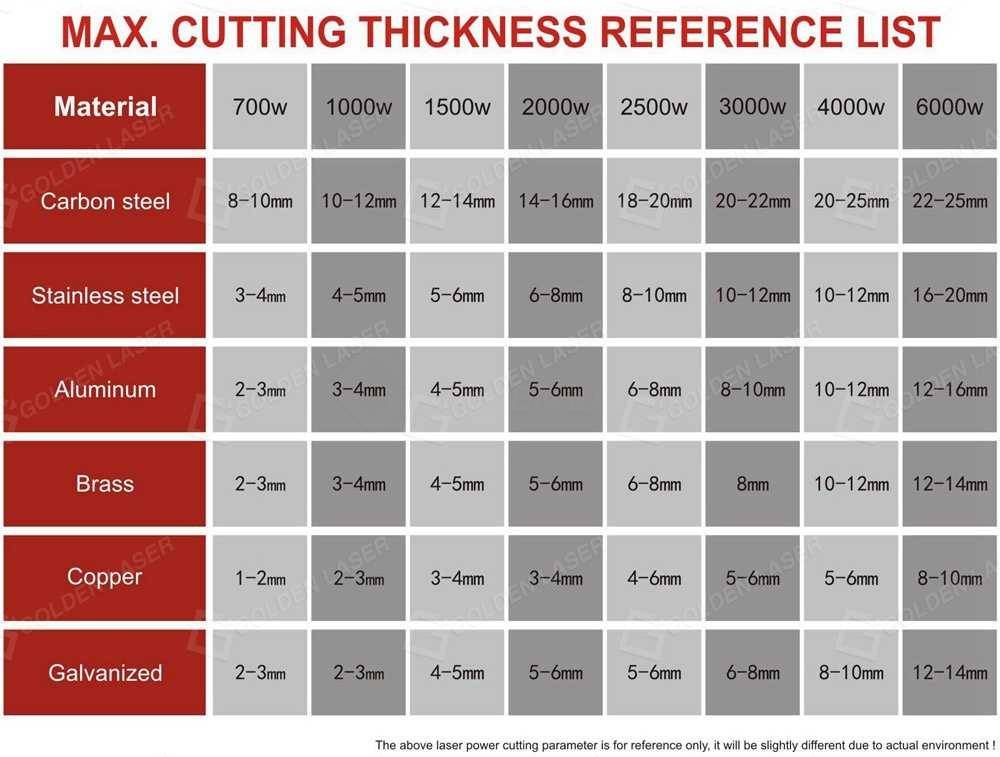

Максимальная толщина резки для различных лазерных способностей
Двойной лазерный листовой металл с двойным с ЧПУ и машиной для резки трубки / трубки
Технический параметр
| Модель № | GF-1530t |
| Лазерный тип | Волокно лазер (nlight / ipg) |
| Лазерная длина волны | 1070 нм |
| Рейтинг выходной мощности лазерной мощности | 700W 1000W 1200W 1500W 2000W 2500W 3000W |
| Рабочая таблица | Фиксированная рабочая таблица |
| Рабочая зона для обработки листа (L × w) | 1500 мм × 3000 мм |
| Обработка труб/труб (L × φ) | L3000 мм, φ20 ~ 200 мм (Φ20 ~ 300 мм для опции) |
| Точность позиционирования x, y и z -ось | ± 0,03 мм/м |
| Повторяя точность позиционирования x, y и z | ± 0,02 мм |
| Максимальная скорость позиционирования оси x и y | 72 м/мин |
| Ускорение | 1g |
| Система управления | Cypcut |
| Формат поддерживается | AI, BMP, PLT, DXF, DST и т. Д. |
| Источник питания | AC220V 50/60 Гц/AC380V 50/60 Гц |
| Общее энергопотребление | 12 кВт |
| Поле пространства | 4,5 млн х 3,2 млн (фиксированная таблица GF-1530) |
Основные компоненты и детали
| Название статьи | QTY | Источник |
| Волоконно -лазерный генератор | 1 набор | nlight / ipg |
| Фокус объектив | 1 шт | Ⅱⅵ США |
| Сервопривод и водитель | 4 комплекта | Яскава (Япония) |
| Стойка и шестерня | 1 набор | YYC |
| Динамическая фокус -лазерная головка | 1 набор | Raytools (Switherland) |
| Система управления | 1 набор | Cypcut |
| Руководство для лайнера | 1 набор | Привет |
| Автоматическая смазочная система | 1 набор | Золотой лазер |
| Водяной чиллер | 1 набор | Золотой лазер |
| Пропорциональный клапан | 1 набор | SMC (Япония) |
| Двойные (листовые и трубчатые) волоконно -лазерные машины. Дополнительные модели | ||||
| Модель | GF-1540t | GF-1560T | GF-2040t | GF-2060t |
| Срез | 1,5 × 4м | 1,5 × 6м | 2 × 4м | 2 × 6M |
| Длина трубки | 4m | 6m | 4m | 6m |
| Лазерный источник | IPG/N-Light Fiber Laser резонатор | |||
| Лазерный источник мощности | 700 Вт ~ 4 кВт | |||
Золотой лазер - серия систем лазерной резки волокна
| Автоматическая лазерная режущая машина для автоматического погрузчика | ||
| Модель №. | P2060A | P3080A |
| Длина трубы | 6m | 8m |
| Диаметр трубы | 20 мм-200 мм | 20 мм-300 мм |
| Лазерная сила | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт / 4000 Вт / 6000 Вт | |
| Машина для резки лазерной трубки волокна | ||
| Модель №. | P2060 | P3080 |
| Длина трубы | 6m | 8m |
| Диаметр трубы | 20 мм-200 мм | 20 мм-300 мм |
| Лазерная сила | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт / 4000 Вт / 6000 Вт | |
| Тяжелая труба лазерная режущая машина | |
| Модель №. | P30120 |
| Длина трубы | 12 мм |
| Диаметр трубы | 30 мм-300 мм |
| Лазерная сила | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт / 4000 Вт / 6000 Вт |
| Полная машина для лазерной резки с закрытыми волокнами с таблицей обмена поддонов | ||
| Модель №. | Лазерная сила | Зона разрезания |
| GF-1530JH | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт / 4000 Вт / 6000 Вт / 8000 Вт | 1500 мм × 3000 мм |
| GF-2040JH | 2000 мм × 4000 мм | |
| GF-2060JH | 2000 мм × 6000 мм | |
| GF-2580JH | 2500 мм × 8000 мм | |
| Машина для лазерной резки с открытым типом | ||
| Модель №. | Лазерная сила | Зона разрезания |
| GF-1530 | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт | 1500 мм × 3000 мм |
| GF-1560 | 1500 мм × 6000 мм | |
| GF-2040 | 2000 мм × 4000 мм | |
| GF-2060 | 2000 мм × 6000 мм | |
| Двойная функциональная волоконно -лазерная металлическая и трубка | ||
| Модель №. | Лазерная сила | Зона разрезания |
| GF-1530t | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт | 1500 мм × 3000 мм |
| GF-1560T | 1500 мм × 6000 мм | |
| GF-2040t | 2000 мм × 4000 мм | |
| GF-2060t | 2000 мм × 6000 мм | |
| Высокая точность линейного моторного волокнистого лазерного резки | ||
| Модель №. | Лазерная сила | Зона разрезания |
| GF-6060 | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт | 600 мм × 600 мм |
Индустрия приложений
Изготовление листового металла, аппаратное обеспечение, кухонная посуда, электронные, автомобильные детали, реклама, ремесло, освещение, украшение, украшения, стекла, панель лифта, мебель, медицинское устройство, фитнес -оборудование, разведка нефти, демонстрационная полка, сельскохозяйственное и лесное машин, пищевой механизм, мост, корабль, аэрокосмическая, структура и т. Д.
Применимый материал
Углеродистая сталь, нержавеющая сталь, оцинкованный лист, сплав, титан, алюминий, латунь, медь и другие металлические пластины и трубы.
Металлический лист для лазерной резки волокна и демонстрация образцов трубки
Волоконно -лазерная толщина металла для различных лазерных способностей
| Лазерная сила | 700 Вт | ||
| Материал | Чистый разрез | Предел резки | Газ |
| Мягкая сталь | 8 мм | 10 мм | O2 |
| Нержавеющая сталь | 3 мм | 4 мм | N2 |
| Алюминий | 2 мм | 3 мм | Воздух |
| Латунь | 2 мм | 3 мм | N2 |
| Медь | 1 мм | 2 мм | O2 |
| Оцинкованная сталь | 2 мм | 3 мм | N2 |
| Лазерная сила | 1000 Вт | ||
| Материал | Чистый разрез | Предел резки | Газ |
| Мягкая сталь | 10 мм | 12 мм | O2 |
| Нержавеющая сталь | 4 мм | 5 мм | N2 |
| Алюминий | 3 мм | 4 мм | Воздух |
| Латунь | 3 мм | 4 мм | N2 |
| Медь | 2 мм | 3 мм | O2 |
| Оцинкованная сталь | 2 мм | 3 мм | N2 |
| Лазерная сила | 1200 Вт | ||
| Материал | Чистый разрез | Предел резки | Газ |
| Мягкая сталь | 12 мм | 14 мм | O2 |
| Нержавеющая сталь | 5 мм | 6 мм | N2 |
| Алюминий | 3 мм | 4 мм | Воздух |
| Латунь | 3 мм | 4 мм | N2 |
| Медь | 2 мм | 3 мм | O2 |
| Оцинкованная сталь | 3 мм | 4 мм | N2 |
| Лазерная сила | 1500 Вт | ||
| Материал | Чистый разрез | Предел резки | Газ |
| Мягкая сталь | 12 мм | 14 мм | O2 |
| Нержавеющая сталь | 5 мм | 6 мм | N2 |
| Алюминий | 4 мм | 5 мм | Воздух |
| Латунь | 4 мм | 5 мм | N2 |
| Медь | 3 мм | 4 мм | O2 |
| Оцинкованная сталь | 4 мм | 5 мм | N2 |
| Лазерная сила | 2000 Вт | ||
| Материал | Чистый разрез | Предел резки | Газ |
| Мягкая сталь | 14 мм | 16 мм | O2 |
| Нержавеющая сталь | 6 мм | 8 мм | N2 |
| Алюминий | 5 мм | 6 мм | Воздух |
| Латунь | 5 мм | 6 мм | N2 |
| Медь | 3 мм | 4 мм | O2 |
| Оцинкованная сталь | 5 мм | 6 мм | N2 |
| Лазерная сила | 2500 Вт | ||
| Материал | Чистый разрез | Предел резки | Газ |
| Мягкая сталь | 18 мм | 20 мм | O2 |
| Нержавеющая сталь | 8 мм | 10 мм | N2 |
| Алюминий | 6 мм | 8 мм | Воздух |
| Латунь | 6 мм | 8 мм | N2 |
| Медь | 4 мм | 6 мм | O2 |
| Оцинкованная сталь | 5 мм | 6 мм | N2 |
| Лазерная сила | 3000 Вт | ||
| Материал | Чистый разрез | Предел резки | Газ |
| Мягкая сталь | 20 мм | 22 мм | O2 |
| Нержавеющая сталь | 10 мм | 12 мм | N2 |
| Алюминий | 8 мм | 10 мм | Воздух |
| Латунь | 8 мм | 8 мм | N2 |
| Медь | 5 мм | 6 мм | O2 |
| Оцинкованная сталь | 6 мм | 8 мм | N2 |
| Лазерная сила | 4000 Вт | ||
| Материал | Чистый разрез | Предел резки | Газ |
| Мягкая сталь | 20 мм | 25 мм | O2 |
| Нержавеющая сталь | 10 мм | 12 мм | N2 |
| Алюминий | 10 мм | 12 мм | Воздух |
| Латунь | 10 мм | 12 мм | N2 |
| Медь | 5 мм | 6 мм | O2 |
| Оцинкованная сталь | 8 мм | 10 мм | N2 |
| Лазерная сила | 6000 Вт | ||
| Материал | Чистый разрез | Предел резки | Газ |
| Мягкая сталь | 22 мм | 25 мм | O2 |
| Нержавеющая сталь | 16 мм | 20 мм | N2 |
| Алюминий | 12 мм | 16 мм | Воздух |
| Латунь | 12 мм | 14 мм | N2 |
| Медь | 8 мм | 10 мм | O2 |
| Оцинкованная сталь | 12 мм | 14 мм | N2 |
Пожалуйста, свяжитесь с Golden Laser, чтобы получить дополнительную спецификацию и цитаты оволоконно -лазерная режущая машинаПолем Ваш ответ следующих вопросов поможет нам порекомендовать самую подходящую машину.
1.Какой тип металла вам нужен? Металлический лист или трубка? Углеродистая сталь или нержавеющая сталь или алюминиевая или оцинкованная сталь, латунь или медь…?
2Если режущий листовой металл, какова толщина? Какой рабочий размер вам нужен? Если режущая металлическая трубка или труба, что такое толщина стенки, диаметр и длина трубы / трубки?
3.Какой у вас готовый продукт? Какая у вас индустрия приложений?
4Ваше имя, имя компании, электронная почта, телефон (WhatsApp) и веб -сайт?
