Станок для резки листового металла и труб волоконным лазером
Модель №: GF-1530T / GF-1540T / GF-1560T
Введение:
- Площадь резки листа:1,5м × 3м / 1,5м × 4м / 1,5м × 6м
- Длина трубки:3м / 4м / 6м
- Диаметр трубки:20мм~200мм
- Контроллер ЧПУ:Кипркут
- Лазерный источник:Волоконный лазерный генератор IPG/nLight
- Мощность лазера:1000 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт
Станок для резки металлического листа и труб открытым лазером
ГФ-1530Т / ГФ-1540Т / ГФ-1560Т
Для удовлетворения все более сложных потребностей клиентов компания Golden Laser самостоятельно разработала серии интегрированных станков для обработки листового металла и труб GF-1530T(JH), GF-1540T(JH), GF-1560T(JH), GF-2040T(JH) и GF-2060T(JH).станок для резки волоконным лазеромдля рыночного спроса. Это двухцелевой волоконный лазерный станок, который решает двойные задачи по резке листа и трубы одновременно.
Интегрированная конструкция обеспечивает двойную функцию резки листа и трубы

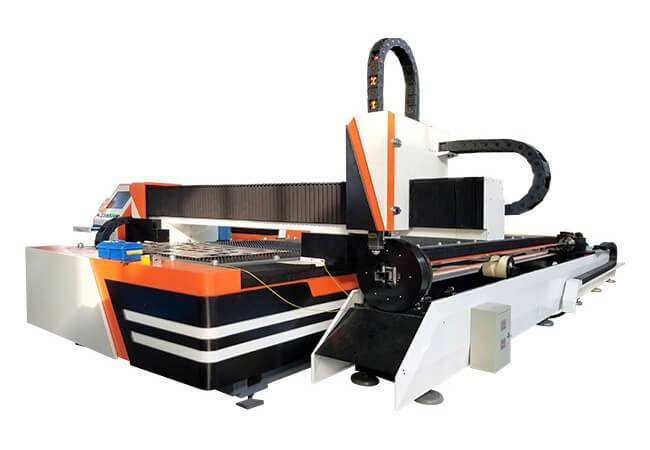

Одна машина двойного назначения
√ Листовой металл и трубы
могут обрабатываться одновременно на одном станке
√ Удобно использовать
√ Повышение эффективности в 5-10 раз
Удобный
√ Открытая конструкция для легкой загрузки и разгрузки.
√ Один человек может управлять более чем двумя устройствами одновременно.
Экономьте стоимость
√ Интегрированная конструкция обеспечивает двойную функцию резки листа и трубы.
√ Многоцелевая машина может не только сократить занимаемую площадь, но и сэкономить инвестиционные затраты.
Автоматический патрон для зажима трубы
√ Патрон автоматически регулирует силу зажима в соответствии с типом трубы, диаметром и толщиной стенки. Тонкая труба не деформируется, а большую трубу можно крепко зажать.
√ Высокая скорость, скорость резки 90 м/мин
√ Скорость вращения 180 об/мин
3-осевая связь
√ Три оси X, Y, Z приводятся в движение полным серводвигателем. Высокая точность, быстрый отклик, длительный срок службы без обслуживания.
√ Портальная конструкция с двойным приводом, высокоамортизирующая станина, хорошая жесткость, высокая скорость, точность и ускорение.
Высокий уровень демпфирования
√ Вторичный отжиг, механическое усиление станины, срок службы более 12 лет.
Лазерная головка Raytools
√ Хорошая устойчивость и долговечность
√ Отслеживание движения лазерной головки вверх и вниз гарантирует, что расстояние от фокуса лазера до обрабатываемой металлической поверхности будет постоянным в случае небольших неровностей в зоне резки, что гарантирует точность обработки и повышает режущую способность станка.станок для резки волоконным лазером.
Автофокус
√ Эффективность и эффект перфорации значительно улучшены.
√ Нелегко пробивать отверстия. Большое преимущество для резки небольших круглых отверстий и эффективности обработки.
√ При смене металлических материалов разной толщины и типа ручная фокусировка не требуется.
Образцы резки
Образцы лазерной резки листового металла и труб с двойным функционалом
Демонстрационное видео
Посмотрите, как работает станок для резки листового и трубчатого металла с волоконным лазером!
Технические параметры
| Модель № | ГФ-1530Т / ГФ-1540Т / ГФ-1560Т |
| Зона резки | 1500мм×3000мм / 1500мм×4000мм / 1500мм×6000мм |
| Длина трубки | 3м / 4м / 6м |
| Диаметр трубки | Φ20~200 мм (Φ20~300 мм по желанию) |
| Лазерный источник | Резонатор волоконного лазера nLIGHT/IPG |
| Мощность лазера | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт |
| Лазерная головка | Лазерная режущая головка Raytools |
| Точность позиционирования | ±0,03мм/м |
| Точность повторного позиционирования | ±0,02 мм |
| Максимальная скорость позиционирования | 72м/мин |
| Ускорение | 1g |
| Система управления | CYPCUT |
| Источник питания | переменный ток 380 В 50/60 Гц |
GOLDEN LASER – СЕРИЯ СИСТЕМ ЛАЗЕРНОЙ РЕЗКИ ВОЛОКОННЫМ ЛАЗЕРОМ
| Автоматический загрузчик пачек, станок для лазерной резки труб | ||
| Модель № | П2060А | П3080А |
| Длина трубы | 6m | 8m |
| Диаметр трубы | 20мм-200мм | 20мм-300мм |
| Мощность лазера | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт / 4000 Вт / 6000 Вт | |
| Станок для резки труб с волоконным лазером | ||
| Модель № | П2060 | Р3080 |
| Длина трубы | 6m | 8m |
| Диаметр трубы | 20мм-200мм | 20мм-300мм |
| Мощность лазера | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт / 4000 Вт / 6000 Вт | |
| Машина для лазерной резки труб большой мощности | |
| Модель № | Р30120 |
| Длина трубы | 12мм |
| Диаметр трубы | 30мм-300мм |
| Мощность лазера | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт / 4000 Вт / 6000 Вт |
| Полностью закрытый волоконный лазерный станок для резки со столом для замены поддонов | ||
| Модель № | Мощность лазера | Зона резки |
| GF-1530JH | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт / 4000 Вт / 6000 Вт / 8000 Вт | 1500мм×3000мм |
| GF-2040JH | 2000мм×4000мм | |
| GF-2060JH | 2000мм×6000мм | |
| GF-2580JH | 2500мм×8000мм | |
| Станок для резки волоконным лазером открытого типа | ||
| Модель № | Мощность лазера | Зона резки |
| ГФ-1530 | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт | 1500мм×3000мм |
| ГФ-1560 | 1500мм×6000мм | |
| ГФ-2040 | 2000мм×4000мм | |
| ГФ-2060 | 2000мм×6000мм | |
| Двухфункциональный волоконный лазерный станок для резки листового металла и труб | ||
| Модель № | Мощность лазера | Зона резки |
| ГФ-1530Т | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт / 2000 Вт / 2500 Вт / 3000 Вт | 1500мм×3000мм |
| ГФ-1560Т | 1500мм×6000мм | |
| ГФ-2040Т | 2000мм×4000мм | |
| ГФ-2060Т | 2000мм×6000мм | |
| Высокоточный линейный двигатель волоконного лазера для резки | ||
| Модель № | Мощность лазера | Зона резки |
| ГФ-6060 | 700 Вт / 1000 Вт / 1200 Вт / 1500 Вт | 600мм×600мм |
Применение в промышленности
Изготовление листового металла, скобяные изделия, кухонные принадлежности, электроника, автомобильные детали, реклама, ремесла, освещение, декор, ювелирные изделия, очки, панели лифтов, мебель, медицинские приборы, фитнес-оборудование, разведка нефти, демонстрационные полки, сельскохозяйственная и лесная техника, пищевое оборудование, мосты, корабли, авиакосмическая промышленность, детали конструкций и т. д.
Применимый материал
Листы и трубы из углеродистой стали, нержавеющей стали, оцинкованной стали, сплавов, титана, алюминия, латуни, меди и других металлов.
Демонстрация образцов резки листового металла и труб волоконным лазером
Пожалуйста, свяжитесь с Golden Laser для получения более подробных спецификаций и расценок.станок для резки волоконным лазером. Ваши ответы на следующие вопросы помогут нам порекомендовать наиболее подходящую машину.
1.Какой тип металла вам нужно резать? Металлический лист или трубу? Углеродистая сталь или нержавеющая сталь или алюминий или оцинкованная сталь или латунь или медь ...?
2.Если резать листовой металл, какова толщина? Какой рабочий размер вам нужен? Если резать металлическую трубу или трубку, какова толщина стенки, диаметр и длина трубы/трубки?
3.Каков ваш конечный продукт? Какова отрасль вашего применения?
4.Ваше имя, название компании, адрес электронной почты, телефон (WhatsApp) и веб-сайт?
